集電線路故障定位技術現狀

Pain points in traditional "everyday firefighting" management

現有技術手段無法完全滿足“智慧運維，智慧風場”的要求。因此，我們急需有效的技術手段對線路故障進行預警與智能診斷，縮短故障查找時間，及時排除故障！

TH-XL系統簡介

TH-XL System Introduction

隨著新能源裝機容量的增大，集電線路跳閘造成的電量損失成為電站管理的一個難點, TH-XL集電線路在線監測系統從引起電站集電線路跳閘的六大原因入手，逐項分析，提出了相關的技術措施和組織措施, 旨在為新能源場站集電線路故障治理提供一個相對完善的解決方案。

TH-XL系統功能及架構

TH-XL system function and structure

針對當前的技術現狀，我公司研究出集電線路在線故障定位裝置，用于解決新能源行業集電線路和送出線路的故障前預警、故障后快速精確定位以及原因識別難題，幫助相關單位快速查找故障，提高處理效率，提升智能化運維水平。

集電線路故障定位

先進的行波監測與診斷技術，能夠?qū)崿F(xiàn)風電場集電線路故障或隱患快速、精確定位，縮短故障和隱患點的排查與恢復時間，提高風電場系統的安全性和可靠性。

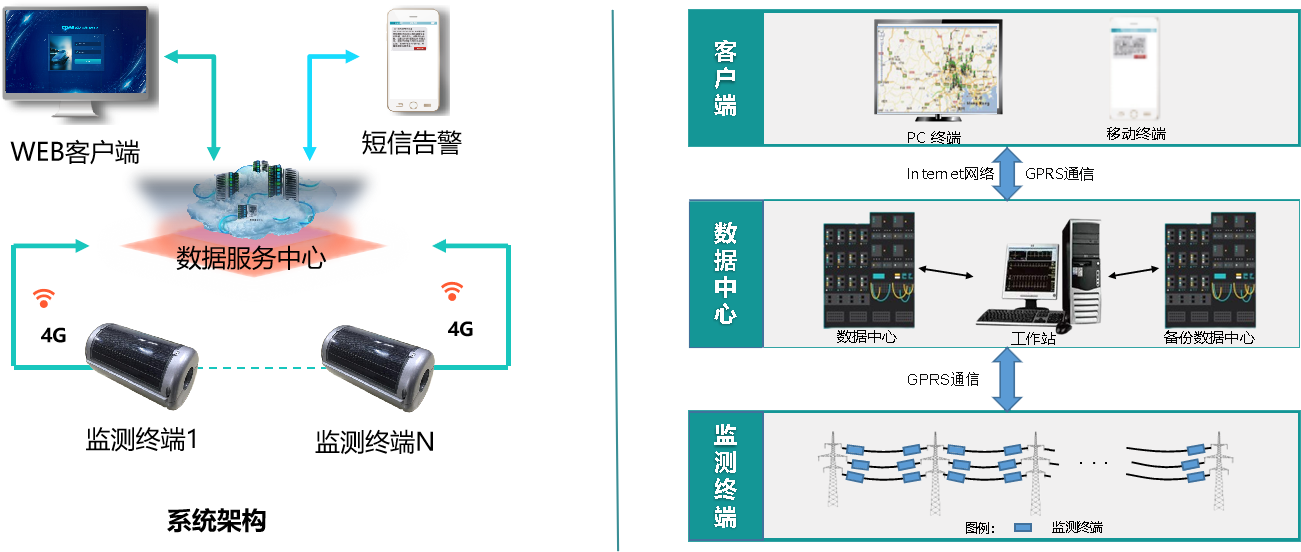

分層智能體系設計，由現場監測終端、數據中心和工作站三部分組成，客戶端提供了計算機WEB查詢和手機WAP查詢兩種方式?，F(xiàn)場終端和數據中心之間通過GPRS\CDMA連接。

現場終端監測集電線路故障發生時刻的暫態和穩態故障信號，同時采集這些信號并上傳到數據中心；同時還對線路負荷電流等信息和自身運行狀態進行監測。

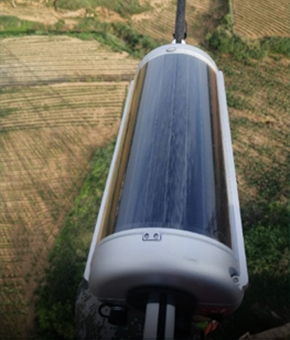

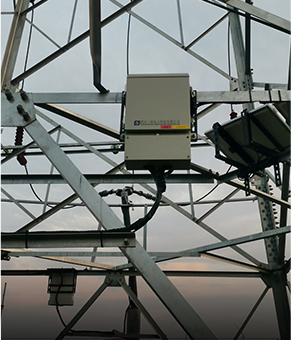

TH-XL-GZ01采集終端

TH-XL-GZ01 acquisition terminal

高電位耦合取電技術

首創適應風電集控系統大沖擊、低負荷取能技術
混合快充取能，超低功耗設計，無負荷無日光時段難題解決
電磁屏蔽、諧波沖擊、通信干擾難題解決

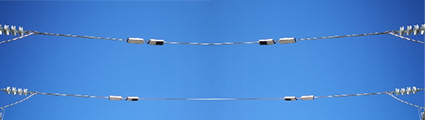

高精度行波提取分析技術

首創導線行波直接提取、分析技術
高采樣率、低閾值（mA級）行波全覆蓋采集分析
風電集電系統行波干擾因素難題解決

軍工級對時技術

納秒級高精度北斗/GPS授時對時技術
廣域分布式時鐘一致性難題解決
山區、無人區GPS對時難題解決

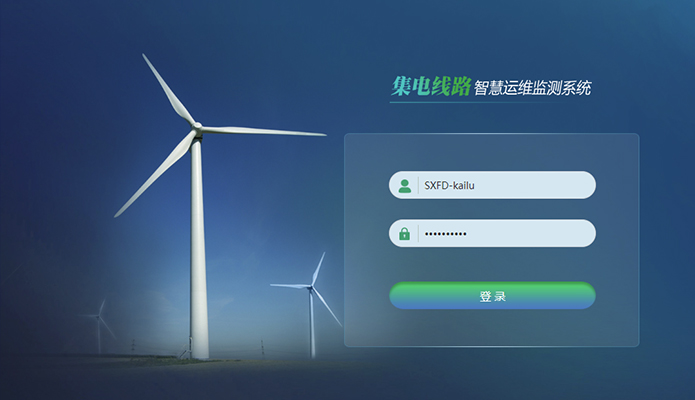

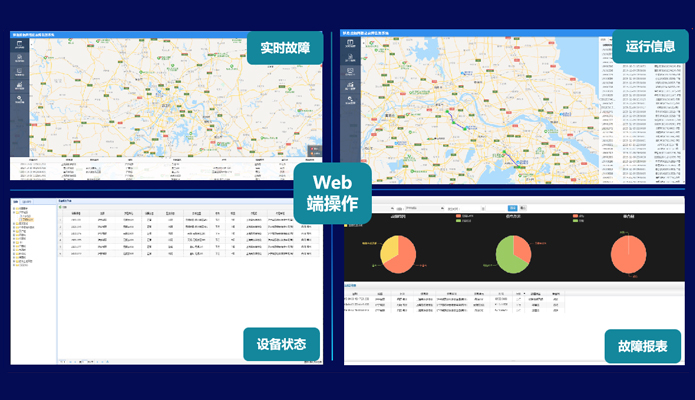

信息交互平臺

Information exchange platform

Web端
手機短信

四個在線

four online

◆ 集電線路：每?jī)商自O(shè)備監測范圍為10-20公里左右(架空線20公里，電纜線路10公里)。每增加10/20公里增配1套設備。 ◆ 長支線有精確定位需求，需在長支線末端增配1套設備；根據線路結構配置，平均每條線路2～4套設備。
